Kann ein Absperrklappenventil für Hochdruckanwendungen verwendet werden?

Im Bereich industrieller Flüssigkeitskontrollsysteme ist die Wahl der Ventile von entscheidender Bedeutung, insbesondere bei Hochdruckanwendungen. Als Lieferant von Auf-Zu-Absperrklappen stoße ich häufig auf Anfragen, ob diese Ventile für Hochdruckszenarien eingesetzt werden können. In diesem Blog werden wir die technischen Aspekte, Vorteile und Einschränkungen der Verwendung von Absperrklappen in Hochdruckanwendungen untersuchen.

Absperrklappen verstehen

Auf-Zu-Schmetterlingsventile sind Ventile mit Vierteldrehung, die eine auf einer rotierenden Welle montierte Scheibe verwenden. Wenn das Ventil geöffnet ist, verläuft die Scheibe parallel zum Flüssigkeitsstrom, was einen minimalen Strömungswiderstand ermöglicht. Im geschlossenen Zustand steht die Scheibe senkrecht zur Strömung und blockiert den Durchgang. Diese Ventile sind für ihren einfachen Aufbau, ihre kompakte Bauweise und ihre schnelle Bedienung bekannt.

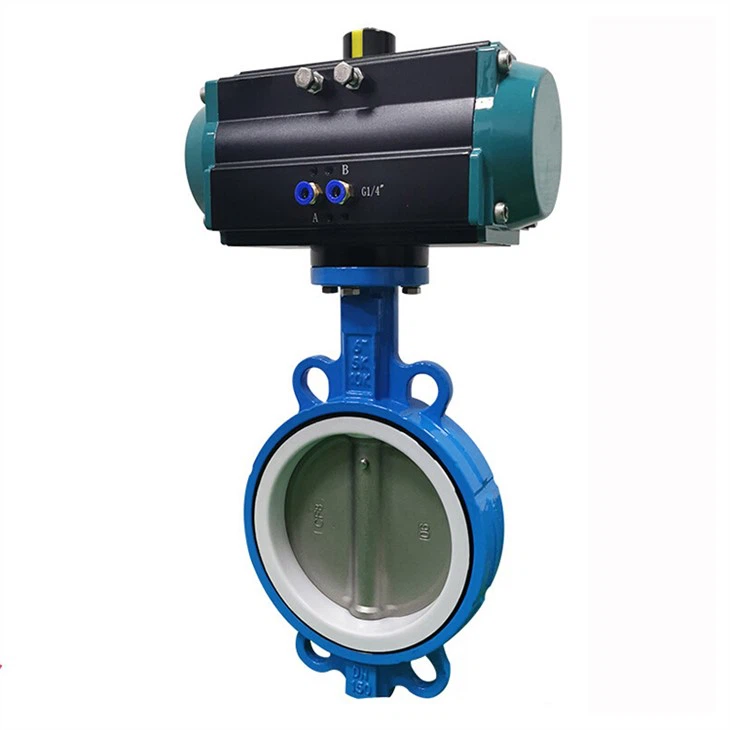

In unserem Produktsortiment sind verschiedene Arten von Absperrklappen erhältlich, wie zPneumatisches dreifach exzentrisches Absperrklappen-Ein/Aus-Ventil,Elektrisches Absperrventil, UndPneumatisches Schmetterlings-Ein/Aus-Ventil. Jeder Typ hat seine eigenen einzigartigen Eigenschaften und ist für unterschiedliche Betriebsbedingungen geeignet.

Technische Überlegungen für Hochdruckanwendungen

Druckstufe

Einer der wichtigsten Faktoren, die bei der Verwendung eines Ventils in Hochdruckanwendungen berücksichtigt werden müssen, ist seine Druckstufe. Die Druckstufe eines Absperrklappen-Ein/Aus-Ventils wird durch sein Design, seine Materialien und seinen Herstellungsprozess bestimmt. Unsere hochwertigen Absperrklappen sind so konstruiert, dass sie hohen Drücken standhalten. Beispielsweise können einige unserer dreifach exzentrischen Absperrklappen-Ein/Aus-Ventile je nach Modell und Konfiguration Drücke bis zu einem bestimmten Niveau bewältigen.

Der Nenndruck wird in der Regel vom Hersteller angegeben und sollte im Verhältnis zum tatsächlichen Betriebsdruck des Systems sorgfältig abgewogen werden. Es muss unbedingt sichergestellt werden, dass der Nenndruck des Ventils den maximal erwarteten Druck in der Anwendung übersteigt, um einen Ventilausfall zu verhindern und die Sicherheit zu gewährleisten.

Materialauswahl

Die bei der Konstruktion des Absperrklappen-Ein/Aus-Ventils verwendeten Materialien spielen eine entscheidende Rolle für seine Leistung unter Hochdruckbedingungen. Für Hochdruckanwendungen werden Ventile häufig aus Materialien mit hoher Festigkeit und Korrosionsbeständigkeit hergestellt. Zu den gängigen Materialien gehören Edelstahl, Kohlenstoffstahl und legierte Stähle.

Aufgrund seiner hervorragenden Korrosionsbeständigkeit und guten mechanischen Eigenschaften ist Edelstahl eine beliebte Wahl. Es hält hohen Drücken stand und eignet sich für eine Vielzahl von Flüssigkeiten, auch für korrosive. Kohlenstoffstahl wird aufgrund seiner hohen Festigkeit und relativ geringen Kosten ebenfalls häufig verwendet. Legierte Stähle können in anspruchsvolleren Anwendungen eingesetzt werden, bei denen noch höhere Festigkeit und besondere Eigenschaften erforderlich sind.

Dichtungsleistung

Bei Hochdruckanwendungen ist eine ordnungsgemäße Abdichtung von entscheidender Bedeutung, um Leckagen zu verhindern. Auf-Zu-Absperrklappenventile verwenden unterschiedliche Dichtungsmechanismen, wie z. B. Elastomerdichtungen oder Metall-auf-Metall-Dichtungen. Elastomerdichtungen sorgen wirksam für eine dichte Abdichtung bei niedrigeren Drücken und sind für eine Vielzahl von Flüssigkeiten geeignet. Bei hohen Drücken kann es jedoch zu Extrusion und Zersetzung des Elastomers kommen, was zu Undichtigkeiten führen kann.

Metall-auf-Metall-Dichtungen hingegen eignen sich besser für Hochdruckanwendungen. Dreifach-exzentrische Absperrklappen-Ein/Aus-Ventile verwenden beispielsweise häufig eine Metall-auf-Metall-Dichtungstechnologie. Das dreifach exzentrische Design gewährleistet einen präzisen Kontakt zwischen der Scheibe und dem Sitz und sorgt so für eine zuverlässige Abdichtung auch bei hohen Drücken.

Vorteile der Verwendung von Absperrklappen in Hochdruckanwendungen

Kompaktes Design

Auf-Zu-Absperrklappen haben im Vergleich zu anderen Ventiltypen, wie Absperrschiebern oder Durchgangsventilen, eine kompakte Bauweise. Dies macht sie ideal für Anwendungen, bei denen der Platz begrenzt ist. In Hochdrucksystemen, in denen die Geräteanordnung möglicherweise eingeschränkt ist, kann die kompakte Größe des Absperrklappen-Auf/Zu-Ventils ein erheblicher Vorteil sein.

Schnelle Bedienung

Die Vierteldrehung der Absperrklappen ermöglicht ein schnelles Öffnen und Schließen. Dies ist bei Hochdruckanwendungen von Vorteil, bei denen schnelle Reaktionszeiten erforderlich sind, beispielsweise bei Notabschaltungen. Die Möglichkeit, den Durchfluss schnell zu isolieren, kann Schäden am System verhindern und die Sicherheit des Personals gewährleisten.

Kosten – Wirksamkeit

Absperrklappen sind im Allgemeinen kostengünstiger als einige andere Arten von Hochdruckventilen. Ihr einfacher Aufbau und die geringeren Herstellungskosten machen sie zu einer attraktiven Option für viele industrielle Anwendungen. Darüber hinaus tragen die reduzierten Installations- und Wartungskosten zusätzlich zu ihrer Kosteneffizienz bei.

Einschränkungen bei der Verwendung von Absperrklappen in Hochdruckanwendungen

Strömungseigenschaften

Obwohl Absperrklappen-Auf/Zu-Ventile im vollständig geöffneten Zustand einen geringen Strömungswiderstand bieten, sind ihre Strömungseigenschaften möglicherweise nicht so ideal wie bei einigen anderen Ventiltypen für Hochdruckanwendungen. Die Scheibe des Absperrklappenventils kann Turbulenzen in der Strömung verursachen, die zu Druckabfällen und Energieverlusten führen können. Bei Anwendungen, bei denen eine präzise Durchflussregelung und ein minimaler Druckabfall von entscheidender Bedeutung sind, sind andere Ventiltypen möglicherweise besser geeignet.

Temperaturbeschränkungen

Die bei der Herstellung von Absperrklappen verwendeten Materialien können Temperaturbeschränkungen unterliegen. Bei hohen Drücken kann auch die Temperatur der Flüssigkeit ansteigen, und die Ventilmaterialien müssen diesen Temperaturen standhalten können, ohne ihre mechanischen Eigenschaften zu verlieren. Einige Elastomerdichtungen können beispielsweise begrenzte Temperaturbereiche haben, was den Einsatz des Ventils in Hochtemperatur- und Hochdruckanwendungen einschränken kann.

Fallstudien

Um den Einsatz von Absperrklappen in Hochdruckanwendungen zu veranschaulichen, betrachten wir einige Fallstudien.

In einer chemischen Verarbeitungsanlage aPneumatisches dreifach exzentrisches Absperrklappen-Ein/Aus-Ventilwurde in einer Hochdruckleitung installiert, die eine ätzende Chemikalie transportiert. Die Metall-auf-Metall-Dichtung und die Edelstahlkonstruktion des Ventils gewährleisteten einen zuverlässigen Betrieb und verhinderten Leckagen auch bei hohen Drücken. Durch die kompakte Bauweise des Ventils konnte außerdem wertvoller Platz in der Anlage eingespart werden.

In einer Öl- und Gasförderanlage ist einElektrisches Absperrventilwurde in einem Hochdruck-Bohrlochkopf-Steuerungssystem verwendet. Die schnelle Betätigung des Ventils ermöglichte ein schnelles Abschalten im Notfall und schützte so die Ausrüstung und das Personal.

Abschluss

Zusammenfassend lässt sich sagen, dass Auf-Zu-Absperrklappen unter den richtigen Bedingungen für Hochdruckanwendungen eingesetzt werden können. Bei richtiger Druckstufe, Materialauswahl und Dichtungsdesign können diese Ventile zuverlässige Leistung und viele Vorteile bieten, wie z. B. kompakte Bauweise, schnelle Bedienung und Kosteneffizienz. Es ist jedoch wichtig, sich ihrer Einschränkungen bewusst zu sein, wie z. B. Fließeigenschaften und Temperaturbeschränkungen.

Wenn Sie erwägen, Absperrklappen in Ihren Hochdruckanwendungen einzusetzen, laden wir Sie ein, mit uns Kontakt aufzunehmen, um weitere Informationen zu erhalten und Ihre spezifischen Anforderungen zu besprechen. Unser Expertenteam unterstützt Sie gerne bei der Auswahl des für Ihre Anforderungen am besten geeigneten Ventils.

Referenzen

• Ventilhandbuch, herausgegeben von Nathaniel H. Mudge
• Industrielle Ventiltechnik, von Peter J. Ludwig
