Wie stellt man das Drehmoment eines Butterfly-On-Off-Ventilantriebs ein?

Das Einstellen des Drehmoments eines Absperrklappenantriebs ist eine entscheidende Aufgabe, die sich direkt auf die Leistung und Langlebigkeit des Ventils auswirkt. Als vertrauenswürdiger Lieferant von Absperrklappen verstehe ich die Bedeutung dieses Prozesses und bin hier, um Sie dabei zu begleiten.

Verstehen der Grundlagen von Butterfly-On-Off-Ventilantrieben

Bevor Sie sich mit der Drehmomenteinstellung befassen, ist es wichtig, ein grundlegendes Verständnis der Stellantriebe für Absperrklappen zu haben. Diese Aktuatoren sind für das Öffnen und Schließen der Absperrklappe verantwortlich, einer Art Vierteldrehungsventil, das zur Steuerung des Flüssigkeitsflusses in einer Rohrleitung verwendet wird. Es stehen verschiedene Arten von Aktuatoren zur Verfügung, darunter pneumatische und elektrische Aktuatoren.

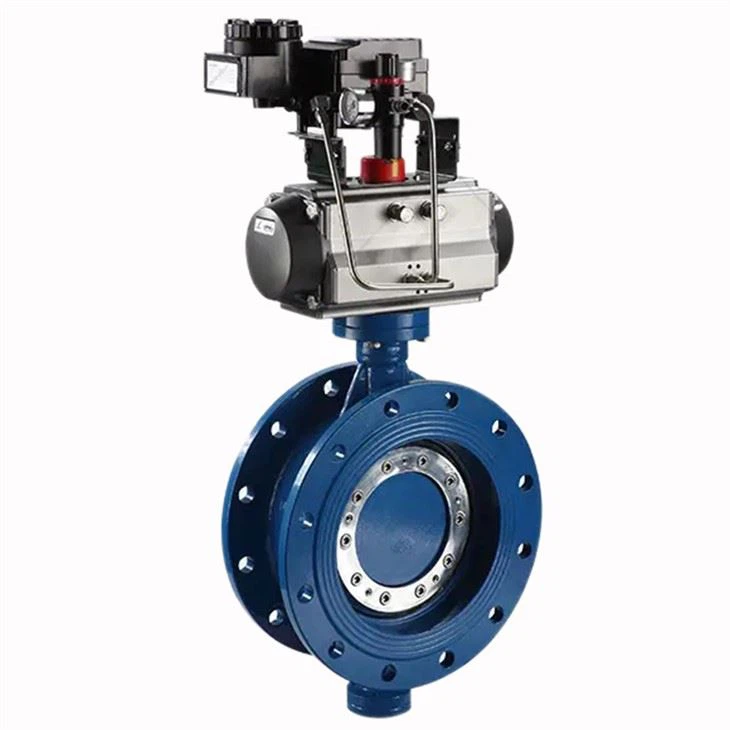

Pneumatikantriebe nutzen Druckluft, um die zum Betätigen des Ventils erforderliche Kraft zu erzeugen. Sie sind für ihre Einfachheit, Zuverlässigkeit und schnelle Bedienung bekannt. Sie können unsere erkundenPneumatisches dreifach exzentrisches Absperrklappen-Ein/Aus-VentilUndPneumatisches Schmetterlings-Ein/Aus-VentilWeitere Informationen zu unserem Pneumatikangebot finden Sie hier.

Elektrische Stellantriebe hingegen verwenden einen Elektromotor zum Antrieb des Ventils. Sie bieten eine präzise Steuerung, einfache Integration in Automatisierungssysteme und eignen sich für Anwendungen, bei denen eine zuverlässige Stromquelle verfügbar ist. Schauen Sie sich unsere anElektrisches AbsperrventilEinzelheiten zu unseren mit elektrischen Stellantrieben ausgestatteten Ventilen.

Warum eine Drehmomentanpassung notwendig ist

Das Drehmoment eines Absperrklappenantriebs bestimmt die Kraft, mit der sich das Ventil öffnet und schließt. Wenn das Drehmoment zu niedrig ist, schließt das Ventil möglicherweise nicht richtig, was zu Undichtigkeiten führt. Dies kann zu Flüssigkeitsverlust, verringerter Systemeffizienz und potenziellen Sicherheitsrisiken führen. Andererseits kann ein zu hohes Drehmoment zu einer übermäßigen Belastung der Ventilkomponenten führen, was zu vorzeitigem Verschleiß und sogar zu Schäden am Ventil oder am Antrieb selbst führen kann.

Die richtige Drehmomenteinstellung stellt sicher, dass das Ventil reibungslos funktioniert, effektiv abdichtet und eine lange Lebensdauer hat. Dies trägt auch zur Optimierung des Energieverbrauchs des Aktuators bei, da ein Aktuator mit dem entsprechenden Drehmoment nur die für die Ausführung seiner Funktion erforderliche Energiemenge verbraucht.

Für die Drehmomenteinstellung erforderliche Werkzeuge

Um das Drehmoment eines Drosselklappen-Auf/Zu-Ventilantriebs einzustellen, benötigen Sie die folgenden Werkzeuge:

• Drehmomentschlüssel: Mit diesem wird das richtige Drehmoment gemessen und angewendet. Stellen Sie sicher, dass Sie einen Drehmomentschlüssel mit dem passenden Bereich für Ihren Antrieb auswählen.
• Schraubendrehersatz: Im Aktuator können verschiedene Arten von Schrauben verwendet werden, daher ist es wichtig, einen Satz Schraubendreher mit verschiedenen Spitzen zu haben.
• Inbusschlüssel: Einige Stellantriebe verwenden möglicherweise Inbusschrauben. Für die Demontage und Einstellung sind Inbusschlüssel in der richtigen Größe erforderlich.

Schritt-für-Schritt-Anleitung zum Einstellen des Drehmoments eines pneumatischen Stellantriebs für Absperrklappen

1. Sicherheit geht vor
   • Stellen Sie vor Beginn aller Arbeiten am Ventilantrieb sicher, dass die Anlage drucklos ist. Dies bedeutet, die Druckluftzufuhr zu unterbrechen und den verbleibenden Druck im Antrieb und in der Rohrleitung abzulassen.
   • Tragen Sie geeignete persönliche Schutzausrüstung (PSA), wie Schutzbrille und Handschuhe, um sich vor möglichen Gefahren zu schützen.
2. Suchen Sie den Drehmomenteinstellmechanismus
   • Pneumatikantriebe verfügen typischerweise über eine Schraube oder einen Satz Schrauben zur Drehmomenteinstellung. Diese befinden sich normalerweise seitlich oder oben am Aktuator. Informationen zur genauen Position des Einstellmechanismus finden Sie im Benutzerhandbuch des Stellantriebs.
3. Erste Drehmomentmessung
   • Messen Sie mit einem Drehmomentschlüssel die aktuelle Drehmomenteinstellung des Aktuators. Dies gibt Ihnen eine Ausgangsbasis, von der aus Sie arbeiten können, und hilft Ihnen zu bestimmen, wie viel Anpassung erforderlich ist.
4. Nehmen Sie kleine Anpassungen vor
   • Wenn das gemessene Drehmoment zu niedrig ist, drehen Sie die Einstellschraube in kleinen Schritten im Uhrzeigersinn. Messen Sie nach jeder Einstellung mit dem Drehmomentschlüssel den neuen Drehmomentwert.
   • Wenn das Drehmoment zu hoch ist, drehen Sie die Einstellschraube gegen den Uhrzeigersinn. Nehmen Sie erneut kleine Anpassungen vor und messen Sie das Drehmoment nach jeder Umdrehung erneut.
5. Testen Sie den Ventilbetrieb
   • Sobald Sie die erforderlichen Einstellungen vorgenommen haben, setzen Sie das System erneut unter Druck und testen Sie den Öffnungs- und Schließvorgang des Ventils. Überprüfen Sie das Gerät auf Anzeichen von Undichtigkeiten oder abnormalem Betrieb. Wenn das Ventil immer noch nicht richtig funktioniert, müssen Sie möglicherweise weitere Drehmomenteinstellungen vornehmen.

Schritt-für-Schritt-Anleitung zum Einstellen des Drehmoments eines elektrischen Stellantriebs für Absperrklappen

1. Ausschalt- und Sicherheitsvorkehrungen
   • Schalten Sie die Stromversorgung des elektrischen Stellantriebs ab, um einen Stromschlag zu vermeiden.
   • Tragen Sie wie bei pneumatischen Antrieben geeignete PSA und stellen Sie sicher, dass das System drucklos ist.
2. Greifen Sie auf die Drehmomentanpassungseinstellungen zu
   • Elektrische Stellantriebe verfügen häufig über ein Bedienfeld oder eine Digitalanzeige, an der die Drehmomenteinstellungen angepasst werden können. Lesen Sie im Benutzerhandbuch des Stellantriebs nach, wie Sie auf diese Einstellungen zugreifen und diese ändern können.
3. Stellen Sie den gewünschten Drehmomentwert ein
   • Geben Sie den gewünschten Drehmomentwert über das Bedienfeld oder die digitale Schnittstelle ein. Dieser Wert sollte auf den Anforderungen Ihrer Anwendung basieren, wie z. B. der Größe des Ventils, dem Druck in der Rohrleitung und der Art der geförderten Flüssigkeit.
4. Kalibrierung und Prüfung
   • Nach dem Einstellen des neuen Drehmomentwerts muss der Aktuator möglicherweise kalibriert werden. Befolgen Sie das im Benutzerhandbuch beschriebene Kalibrierungsverfahren.
   • Schalten Sie nach der Kalibrierung den Stellantrieb ein und testen Sie die Funktion des Ventils. Überprüfen Sie das ordnungsgemäße Öffnen und Schließen und achten Sie auf Anzeichen eines zu hohen oder zu geringen Drehmoments.

Überwachung und Wartung nach der Drehmomenteinstellung

Nach der Einstellung des Drehmoments des Stellantriebs der Absperrklappe ist es wichtig, die Leistung des Ventils regelmäßig zu überwachen. Hier sind einige wichtige Punkte, die Sie beachten sollten:

• Leckageprüfung: Überprüfen Sie das Ventil regelmäßig auf Anzeichen von Undichtigkeiten. Wenn eine Undichtigkeit festgestellt wird, kann dies ein Hinweis darauf sein, dass das Drehmoment weiter angepasst werden muss.
• Lärm und Vibration: Achten Sie auf ungewöhnliche Geräusche oder Vibrationen während des Ventilbetriebs. Dies können Anzeichen eines falschen Drehmoments oder anderer mechanischer Probleme sein.
• Aktuatortemperatur: Überwachen Sie die Temperatur des Aktors. Ein überhitzter Aktuator kann ein Zeichen für ein zu hohes Drehmoment oder andere Probleme sein.

Regelmäßige Wartung, wie z. B. die Schmierung beweglicher Teile und die Überprüfung der elektrischen Anschlüsse (bei elektrischen Stellantrieben), ist ebenfalls unerlässlich, um die langfristige Leistung des Ventils und des Stellantriebs sicherzustellen.

Abschluss

Das Einstellen des Drehmoments eines Absperrklappenantriebs ist ein kritischer Vorgang, der sorgfältige Aufmerksamkeit und den Einsatz der richtigen Werkzeuge erfordert. Als Lieferant hochwertiger Absperrklappen sind wir bestrebt, Ihnen die besten Produkte und das Wissen zur Verfügung zu stellen, um deren ordnungsgemäßen Betrieb sicherzustellen.

Wenn Sie Fragen zur Drehmomenteinstellung haben oder Hilfe bei der Auswahl des richtigen Absperrventils für Ihre Anwendung benötigen, empfehlen wir Ihnen, uns für ein ausführliches Gespräch zu kontaktieren. Unser Expertenteam hilft Ihnen gerne dabei, fundierte Entscheidungen zu treffen und die optimale Leistung Ihrer Ventilsysteme sicherzustellen.

Referenzen

• Benutzerhandbücher des Herstellers für Butterfly-On-Off-Ventilantriebe.
• Industriestandards und Richtlinien für den Betrieb und die Wartung von Ventilen.
