Wie wählt man die richtige Größe eines pneumatischen Dreiwege-Kugelhahns aus?

Die Auswahl der richtigen Größe eines pneumatischen Dreiwege-Kugelhahns ist eine entscheidende Entscheidung, die sich erheblich auf die Effizienz, Sicherheit und Leistung Ihrer industriellen Prozesse auswirken kann. Als vertrauenswürdiger Lieferant vonPneumatischer Dreiwege-KugelhahnIch verstehe die Komplexität dieses Prozesses. In diesem Blogbeitrag werde ich einige wichtige Überlegungen und Schritte vorstellen, die Ihnen helfen sollen, eine fundierte Entscheidung zu treffen.

Die Grundlagen pneumatischer Dreiwege-Kugelhähne verstehen

Bevor Sie sich mit der Dimensionierung befassen, ist es wichtig, ein klares Verständnis davon zu haben, was ein pneumatischer Dreiwege-Kugelhahn ist und wie er funktioniert. Ein pneumatischer Dreiwege-Kugelhahn ist ein Ventiltyp, der eine kugelförmige Kugel mit einem Loch durch sie verwendet, um den Flüssigkeits- oder Gasfluss zu steuern. Die Kugel kann gedreht werden, um den Fluss in verschiedene Richtungen zu lenken, was typischerweise drei mögliche Flusswege ermöglicht: geradeaus, 90 Grad oder eine Kombination aus beiden.

Pneumatikbetrieb bedeutet, dass das Ventil durch Druckluft gesteuert wird, was eine zuverlässige und effiziente Möglichkeit zum Öffnen und Schließen des Ventils bietet. Diese Ventile werden häufig in einer Vielzahl von Branchen eingesetzt, darunter in der chemischen Verarbeitung, in der Öl- und Gasindustrie, in der Wasseraufbereitung sowie in der Lebensmittel- und Getränkeindustrie.

Wichtige Faktoren, die bei der Auswahl der Ventilgröße zu berücksichtigen sind

Durchflussrate

Die Durchflussrate ist einer der wichtigsten Faktoren, die bei der Dimensionierung eines pneumatischen Dreiwege-Kugelhahns berücksichtigt werden müssen. Es bezieht sich auf das Flüssigkeits- oder Gasvolumen, das pro Zeiteinheit durch das Ventil strömt, normalerweise gemessen in Gallonen pro Minute (GPM) oder Kubikmetern pro Stunde (m³/h). Um die geeignete Ventilgröße zu bestimmen, müssen Sie die maximale Durchflussrate kennen, die für Ihre Anwendung erforderlich ist.

Sie können die Durchflussrate basierend auf den Prozessanforderungen berechnen, z. B. der gewünschten Produktionsrate, der Größe der Rohre und dem Druckabfall über dem Ventil. Es ist wichtig zu beachten, dass die Durchflussrate je nach Viskosität der Flüssigkeit, Temperatur und Druck variieren kann. Daher wird empfohlen, einen professionellen Ingenieur zu konsultieren oder eine Software zur Berechnung der Durchflussrate zu verwenden, um genaue Ergebnisse sicherzustellen.

Druckstufe

Die Druckstufe eines Ventils gibt den maximalen Druck an, dem das Ventil standhalten kann, ohne dass es undicht wird oder ausfällt. Es ist wichtig, ein Ventil mit einer Druckstufe auszuwählen, die höher ist als der maximale Betriebsdruck in Ihrem System. Dies gewährleistet die Sicherheit und Zuverlässigkeit des Ventils und verhindert mögliche Schäden an der Ausrüstung und der Umwelt.

Bei der Bestimmung der Druckstufe müssen Sie sowohl den statischen Druck (den Druck, wenn die Flüssigkeit nicht fließt) als auch den dynamischen Druck (den Druck, wenn die Flüssigkeit fließt) berücksichtigen. Der dynamische Druck kann durch Faktoren wie die Durchflussrate, den Rohrdurchmesser und das Vorhandensein von Einschränkungen oder Biegungen in der Rohrleitung beeinflusst werden.

Rohrgröße

Die Größe der Rohre in Ihrem System ist ein weiterer wichtiger Faktor, den Sie bei der Auswahl der Ventilgröße berücksichtigen sollten. Das Ventil sollte mit der Rohrgröße kompatibel sein, um einen ordnungsgemäßen Sitz und einen reibungslosen Flüssigkeitsfluss zu gewährleisten. Im Allgemeinen wird empfohlen, ein Ventil mit der gleichen Rohrnennweite (NPS) wie die Rohre zu wählen. In einigen Fällen müssen Sie jedoch möglicherweise Reduzier- oder Erweiterungsstücke verwenden, um das Ventil an die Rohre anzuschließen.

Es ist auch wichtig, die Art des Rohrmaterials und die Verbindungsmethode zu berücksichtigen. Unterschiedliche Rohrmaterialien wie Edelstahl, Kohlenstoffstahl oder PVC erfordern möglicherweise unterschiedliche Arten von Ventilverbindungen, beispielsweise Gewinde-, Flansch- oder Schweißverbindungen. Achten Sie darauf, ein Ventil mit der passenden Anschlussart zu wählen, um eine sichere und leckagefreie Installation zu gewährleisten.

Flüssigkeitseigenschaften

Die Eigenschaften der Flüssigkeit oder des Gases, die durch das Ventil strömen, können sich auch auf die Auswahl der Ventilgröße auswirken. Faktoren wie Viskosität, Dichte, Temperatur und Korrosivität der Flüssigkeit müssen berücksichtigt werden.

Wenn Sie es beispielsweise mit einer hochviskosen Flüssigkeit zu tun haben, benötigen Sie möglicherweise eine größere Ventilgröße, um eine ausreichende Durchflussrate sicherzustellen. Wenn die Flüssigkeit korrosiv ist, müssen Sie ebenfalls ein Ventil aus einem korrosionsbeständigen Material wie Edelstahl oder einer Speziallegierung wählen.

Größenberechnungen

Sobald Sie die oben genannten Schlüsselfaktoren ermittelt haben, können Sie mithilfe von Dimensionierungsberechnungen die geeignete Ventilgröße auswählen. Für die Dimensionierung pneumatischer Dreiwege-Kugelhähne stehen verschiedene Methoden und Formeln zur Verfügung. Eine der am häufigsten verwendeten Methoden ist jedoch die Cv-Methode (Durchflusskoeffizient).

Der Cv-Wert ist ein Maß für die Fähigkeit des Ventils, eine Flüssigkeit oder ein Gas bei einem bestimmten Druckabfall durchzulassen. Es stellt die Anzahl der US-Gallonen pro Minute Wasser bei 60 °F dar, die bei einem Druckabfall von 1 psi durch das Ventil fließen. Um den erforderlichen Cv-Wert für Ihre Anwendung zu berechnen, können Sie die folgende Formel verwenden:

Cv = Q / √ΔP

Wo:

• Cv ist der Durchflusskoeffizient
• Q ist die Durchflussrate in GPM
• ΔP ist der Druckabfall über dem Ventil in psi

Sobald Sie den erforderlichen Cv-Wert berechnet haben, können Sie anhand des Katalogs oder des technischen Datenblatts des Ventilherstellers ein Ventil auswählen, dessen Cv-Wert gleich oder größer als der berechnete Wert ist. Es ist wichtig zu beachten, dass der Cv-Wert je nach Ventildesign, Kugelgröße und Art des Sitzmaterials variieren kann.

Andere Überlegungen

Ventiltyp und -konfiguration

Neben der Größe müssen Sie auch die Art und Konfiguration des pneumatischen Dreiwege-Kugelhahns berücksichtigen. Es stehen verschiedene Arten von Dreiwege-Kugelhähnen zur Verfügung, z. B. L-Anschluss- und T-Anschluss-Ventile, die jeweils ihre eigenen, einzigartigen Durchflusseigenschaften aufweisen.

Ein L-Port-Ventil verfügt über eine Kugel mit einem L-förmigen Loch, das zwei Durchflusswege ermöglicht: gerade durch oder 90 Grad. Ein T-Port-Ventil verfügt über eine Kugel mit einem T-förmigen Loch, das drei Durchflusswege ermöglicht: gerader Durchgang, 90 Grad oder eine Kombination aus beiden. Die Wahl des Ventiltyps hängt von den spezifischen Anforderungen Ihrer Anwendung ab.

Aktuatorgröße

Auch die Größe des Stellantriebs, der das Öffnen und Schließen des Ventils steuert, muss berücksichtigt werden. Der Stellantrieb sollte entsprechend dimensioniert sein, um genügend Drehmoment bereitzustellen, um das Ventil reibungslos und zuverlässig zu betätigen. Die erforderliche Antriebsgröße hängt von Faktoren wie der Ventilgröße, der Druckstufe und der Art der Ventilbetätigung (z. B. Vierteldrehung oder Mehrdrehung) ab.

Wartung und Servicefreundlichkeit

Schließlich ist es wichtig, die Wartung und Wartungsfreundlichkeit des Ventils zu berücksichtigen. Wählen Sie ein Ventil, das einfach zu installieren, zu bedienen und zu warten ist. Suchen Sie nach Ventilen mit Funktionen wie austauschbaren Sitzen, Dichtungen und Kugellagern, die Ausfallzeiten und Wartungskosten reduzieren können.

Abschluss

Die Auswahl der richtigen Größe eines pneumatischen Dreiwege-Kugelhahns ist ein komplexer Prozess, der eine sorgfältige Abwägung mehrerer Faktoren erfordert. Wenn Sie die Grundlagen dieser Ventile verstehen, Schlüsselfaktoren wie Durchflussrate, Druckstufe, Rohrgröße und Flüssigkeitseigenschaften berücksichtigen und geeignete Größenberechnungen anwenden, können Sie eine fundierte Entscheidung treffen, die die Effizienz, Sicherheit und Leistung Ihrer industriellen Prozesse gewährleistet.

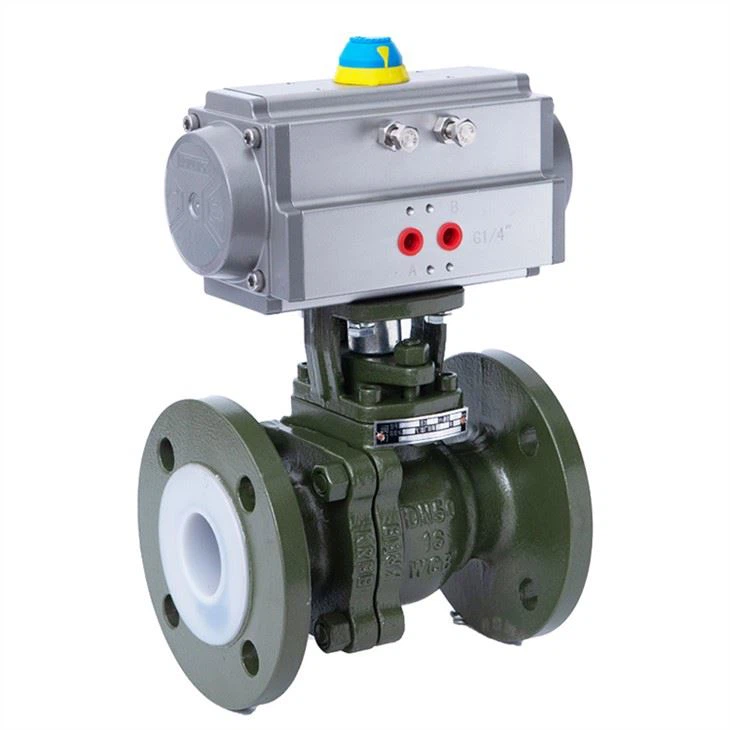

Als führender Anbieter vonPneumatischer Dreiwege-KugelhahnWir bieten eine große Auswahl an hochwertigen Ventilen, um Ihren spezifischen Anforderungen gerecht zu werden. Unser Expertenteam steht Ihnen während des gesamten Auswahlprozesses jederzeit mit technischer Unterstützung und Beratung zur Verfügung. Wenn Sie Fragen haben oder weitere Unterstützung benötigen, zögern Sie nicht, uns für eine ausführliche Beratung und die Besprechung Ihrer Beschaffungsanforderungen zu kontaktieren. Wir liefern auch verwandte Produkte wie zElektrisches, mit Fluor ausgekleidetes Kugel-Ein/Aus-VentilUndPneumatisches, mit Fluor ausgekleidetes Kugel-Ein/Aus-Ventil.

Referenzen

• Kranunternehmen. „Flüssigkeitsfluss durch Ventile, Armaturen und Rohre.“ Technisches Dokument Nr. 410.
• Spirax Sarco. „Größe und Auswahl von Regelventilen.“ Technisches Handbuch.
• Ventilmagazin. Verschiedene Artikel zur Ventildimensionierung und -auswahl.
