Was ist der Inspektionsprozess für ein Kugelsteuerventil?

Hallo! Als Lieferant von Ballkontrollventilen werde ich oft nach dem Inspektionsprozess für diese raffinierten Geräte gefragt. Also dachte ich, ich würde es in diesem Blog -Beitrag für Sie für Sie aufschlüsseln.

Lassen Sie uns zunächst darüber sprechen, warum Inspektionen so wichtig sind. Kugelsteuerventile werden in einer Vielzahl von Branchen verwendet, von Öl und Gas bis zur Wasserbehandlung. Sie spielen eine entscheidende Rolle bei der Regulierung des Flüssigkeitsflusss und Gases, daher ist es wichtig, dass sie ordnungsgemäß funktionieren. Ein fehlerhaftes Ventil kann zu Lecks, Ineffizienzen und sogar Sicherheitsrisiken führen. Aus diesem Grund ist ein gründlicher Inspektionsprozess der Schlüssel zur Gewährleistung der Zuverlässigkeit und Leistung dieser Ventile.

Pre -Inspektionsprüfungen

Bevor wir mit der tatsächlichen Inspektion beginnen, müssen wir einige Vorinspektionsprüfungen durchführen. Wir werden zunächst die Dokumentation des Ventils betrachten. Dies beinhaltet Dinge wie das Installationshandbuch, Wartungsaufzeichnungen und alle früheren Inspektionsberichte. Dies gibt uns eine gute Vorstellung von der Geschichte des Ventils, wie es verwendet wurde und welche Art von Problemen es in der Vergangenheit konfrontiert haben könnten.

Als nächstes werden wir das Äußere des Ventils visuell inspizieren. Wir suchen nach offensichtlichen Anzeichen von Schäden, wie Rissen, Dellen oder Korrosion. Wenn wir eines davon erkennen, kann dies auf ein Problem mit der Integrität des Ventils hinweisen. Beispielsweise kann Korrosion den Ventilkörper im Laufe der Zeit schwächen, was es wahrscheinlicher macht, unter Druck zu versagen.

Dimensionale Inspektion

Sobald die Überprüfungsprüfungen vor der Förderung durchgeführt sind, gehen wir mit der dimensionalen Inspektion fort. Hier messen wir die wichtigsten Teile des Ventils, um sicherzustellen, dass sie die angegebenen Toleranzen erfüllen. Wir werden Dinge wie den Balldurchmesser, den Ventilkörper und den Stammdurchmesser messen.

Genaue Abmessungen sind für die ordnungsgemäße Funktion des Ventils von entscheidender Bedeutung. Wenn der Ball zu groß oder zu klein ist, wird er nicht richtig versiegelt, was zu Lecks führen kann. Wenn der Stammdurchmesser ausgeschaltet ist, kann dies bei der Betätigung des Ventils Probleme verursachen. Wir verwenden Präzisionsmesswerkzeuge wie Bremssättel und Mikrometer, um genaue Messungen zu erhalten.

Sitz- und Dichtungsprüfung

Der Sitz und die Siegel eines Kugelsteuerventils sind kritische Komponenten. Sie sind dafür verantwortlich, Lecks zu verhindern, wenn das Ventil geschlossen ist. Wir werden diese Teile sorgfältig auf Anzeichen von Verschleiß, Beschädigung oder Verformung inspizieren.

Ein gemeinsames Problem, nach dem wir suchen, ist das Tor auf dem Sitz. Dies kann passieren, wenn Partikel in der Flüssigkeit vorhanden sind, die durch das Ventil fließen, die die Sitzfläche kratzen können. Wenn der Sitz bewertet wird, wird keine enge Siegel mit der Kugel gebildet, und Flüssigkeit kann vorbei laufen. Wir werden auch die Dichtungen auf Anzeichen von Rissen oder Schwellungen überprüfen. Dies kann durch Exposition gegenüber harten Chemikalien oder hohen Temperaturen verursacht werden.

Ballinspektion

Der Ball selbst ist das Herz des Ballkontrollventils. Wir werden es auf Glätte und Rundheit inspizieren. Alle Unregelmäßigkeiten auf der Oberfläche des Balls können die Dichtungsfähigkeit beeinflussen. Wir werden auch nach Anzeichen von Lochfraß oder Erosion suchen, die aufgrund des Flusses von Schleifflüssigkeiten auftreten können.

Wenn wir Probleme mit dem Ball finden, müssen wir ihn möglicherweise polieren oder in einigen Fällen ersetzen. Ein beschädigter Ball kann erhebliche Probleme verursachen. Daher ist es wichtig, alle Probleme so schnell wie möglich anzugehen.

Aktuatorinspektion

Die meisten Kugelsteuerventile sind betätigt, was bedeutet, dass sie ein Gerät haben, das das Ventil öffnet und schließt. Dies könnte ein pneumatischer Stellantrieb, ein elektrischer Aktuator oder ein hydraulischer Stellantrieb sein. Wir werden den Aktuator inspizieren, um sicherzustellen, dass er ordnungsgemäß funktioniert.

Für aPneumatisches exzentrisches RotationsventilWir werden die Luftversorgung, die Kontrollsignale und die Bewegung des Aktuators überprüfen. Wir möchten sicherstellen, dass der Aktuator das Ventil reibungslos und genau öffnen und schließen kann. Wenn es Probleme mit dem Aktuator gibt, kann dies zu Problemen mit dem Betrieb des Ventils führen, wie langsames Öffnen oder Schließen oder ungenaue Positionierung.

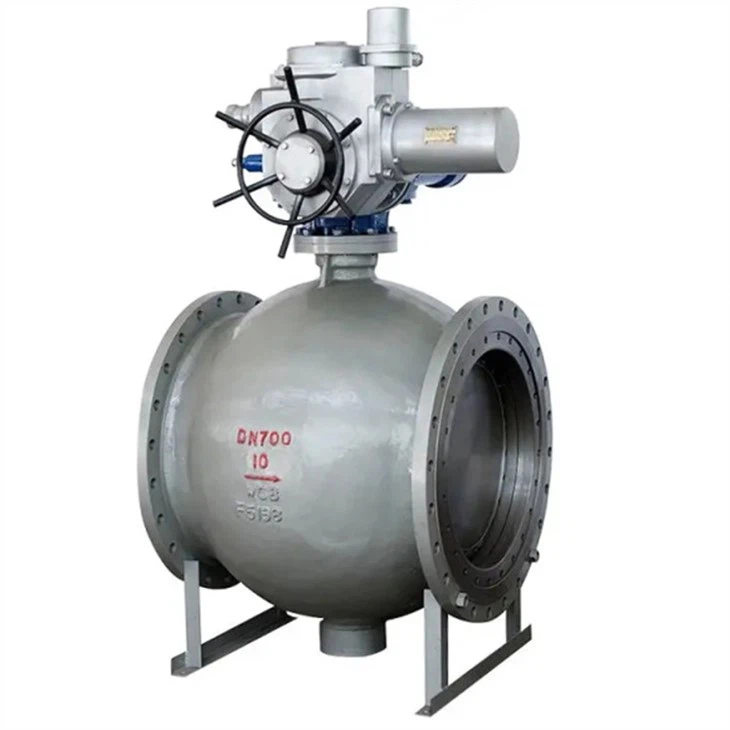

Ebenso für anElektrisches exzentrisches RotationsventilWir werden die elektrischen Verbindungen, den Motor und das Steuerungssystem überprüfen. Wir werden den Aktuator testen, um sicherzustellen, dass er korrekt auf die Kontrollsignale reagiert.

Funktionstests

Nachdem alle Komponenteninspektionen durchgeführt wurden, ist es Zeit für Funktionstests. Hier bedienen wir das Ventil tatsächlich, um zu sehen, wie es funktioniert. Wir werden das Ventil in einem Testgerät installieren und an eine flüssige Quelle anschließen. Wir öffnen und schließen das Ventil dann mehrmals und prüfen und prüfen nach einem reibungslosen Betrieb und ordnungsgemäßer Versiegelung.

Wir werden das Ventil auch unter unterschiedlichen Durchflussraten und Drücken testen, um reale Weltbedingungen zu simulieren. Dies hilft uns, Probleme zu identifizieren, die möglicherweise nur unter bestimmten Betriebsbedingungen auftreten. Beispielsweise kann ein Ventil bei niedrigem Druck ordnungsgemäß versiegelt, aber bei hohem Druck auslaufen.

Lecketests

Lecktests sind ein entscheidender Bestandteil des Inspektionsprozesses. Abhängig von der Art des Ventils und der Anwendung verwenden wir verschiedene Methoden, um Lecks zu testen. Eine gemeinsame Methode ist der Blasentest. Wir werden das Ventil in einen Wassertank eintauchen und Druck ausüben. Wenn es Lecks gibt, bilden sich Blasen und geben an, wo sich das Problem befindet.

Eine andere Methode ist der Druckabfalltest. Wir werden das Ventil unter Druck setzen und dann den Druck im Laufe der Zeit überwachen. Wenn der Druck sinkt, bedeutet dies ein Leck. Wir können diese Methode verwenden, um selbst kleine Lecks zu erkennen, die mit dem Blasentest möglicherweise nicht sichtbar sind.

Post - Inspektionsberichterstattung

Sobald die Inspektion abgeschlossen ist, werden wir einen detaillierten Bericht erstellen. Dieser Bericht enthält alle Ergebnisse aus der Inspektion, einschließlich der von uns festgestellten Probleme, der empfohlenen Reparaturen oder Ersetzungen und dem Gesamtzustand des Ventils. Wir werden auch die Testergebnisse wie die Funktionstest- und Lecketestergebnisse einbeziehen.

Dieser Bericht ist für unsere Kunden wichtig. Es gibt ihnen ein klares Verständnis des Zustands des Ventils und was getan werden muss, um es in gutem Zustand zu halten.

Abschluss

Das ist also der Inspektionsprozess für ein Kugelsteuerventil. Es ist ein detaillierter und gründlicher Prozess, bei dem alle Aspekte des Ventils überprüft werden, um sicherzustellen, dass es sicher und zuverlässig ist. Als Lieferant sind wir stolz darauf, hochwertige Ballkontrollventile zu liefern und sicherzustellen, dass sie den höchsten Standards entsprechen.

Wenn Sie auf dem Markt für aPneumatisches Fluorkugelsteuerventiloder eine andere Art von Ballregelventil oder wenn Sie Ihre vorhandenen Ventile inspiziert benötigen, zögern Sie nicht, sich in Verbindung zu setzen. Wir sind hier, um Ihnen bei all Ihren Ventilbedürfnissen zu helfen und sicherzustellen, dass Sie die beste Leistung von Ihrer Ausrüstung erhalten.

Referenzen

• Ventilhandbuch: Ein Leitfaden für Ventiltechnologie und Anwendungen
• Industrieventilinspektions- und Teststandards
• Kugelventilkonstruktions- und Betriebshandbücher
